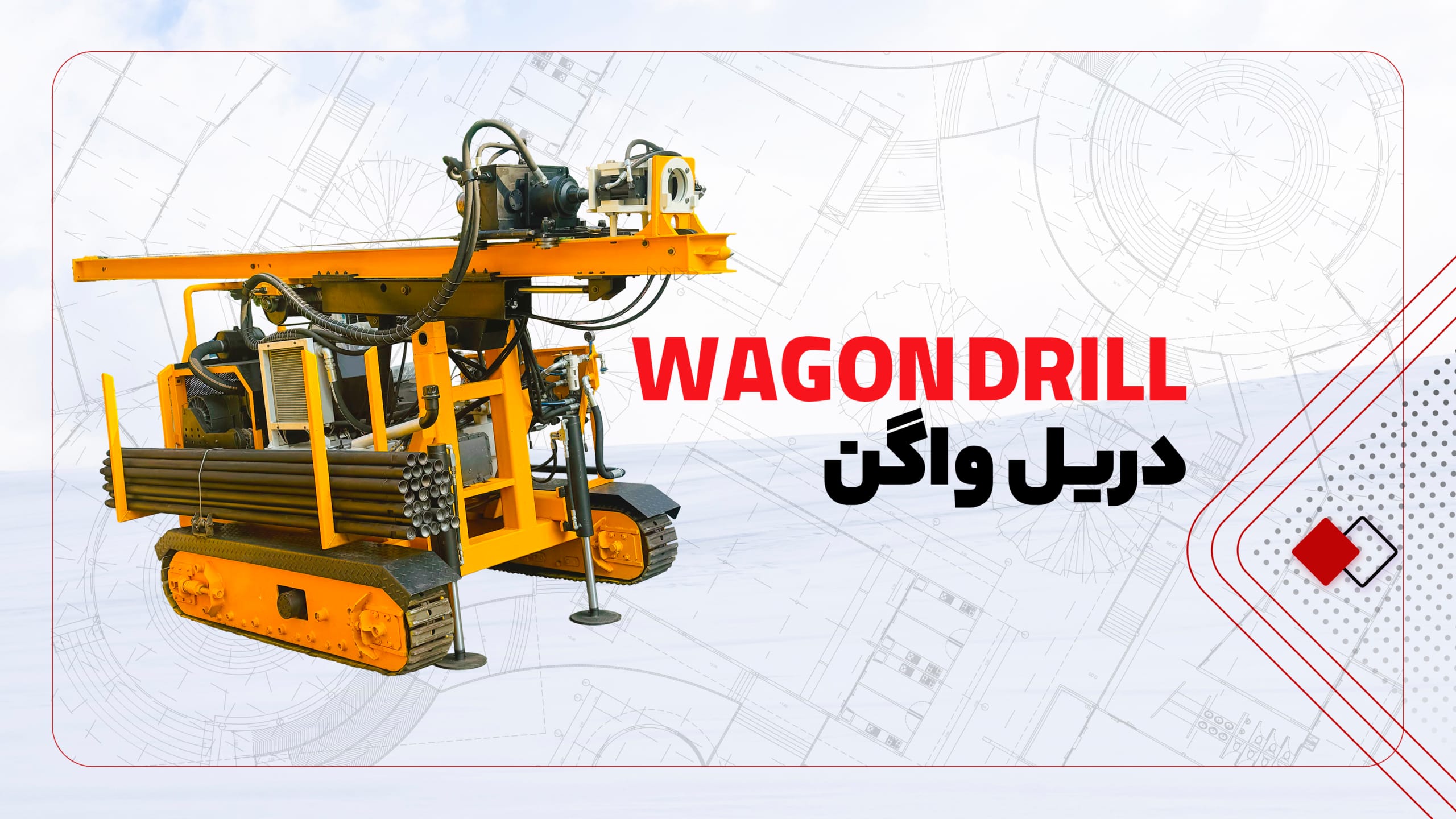

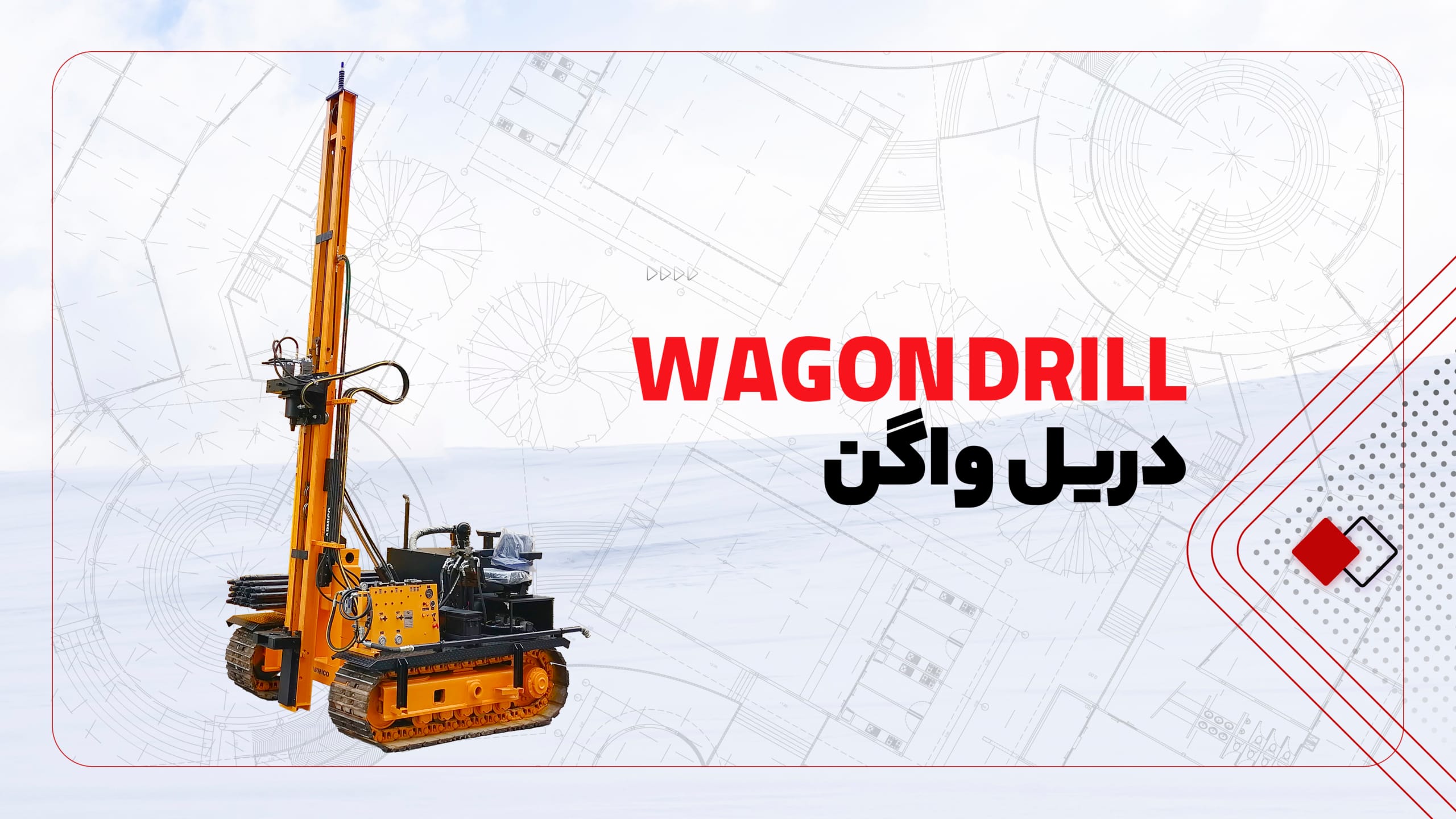

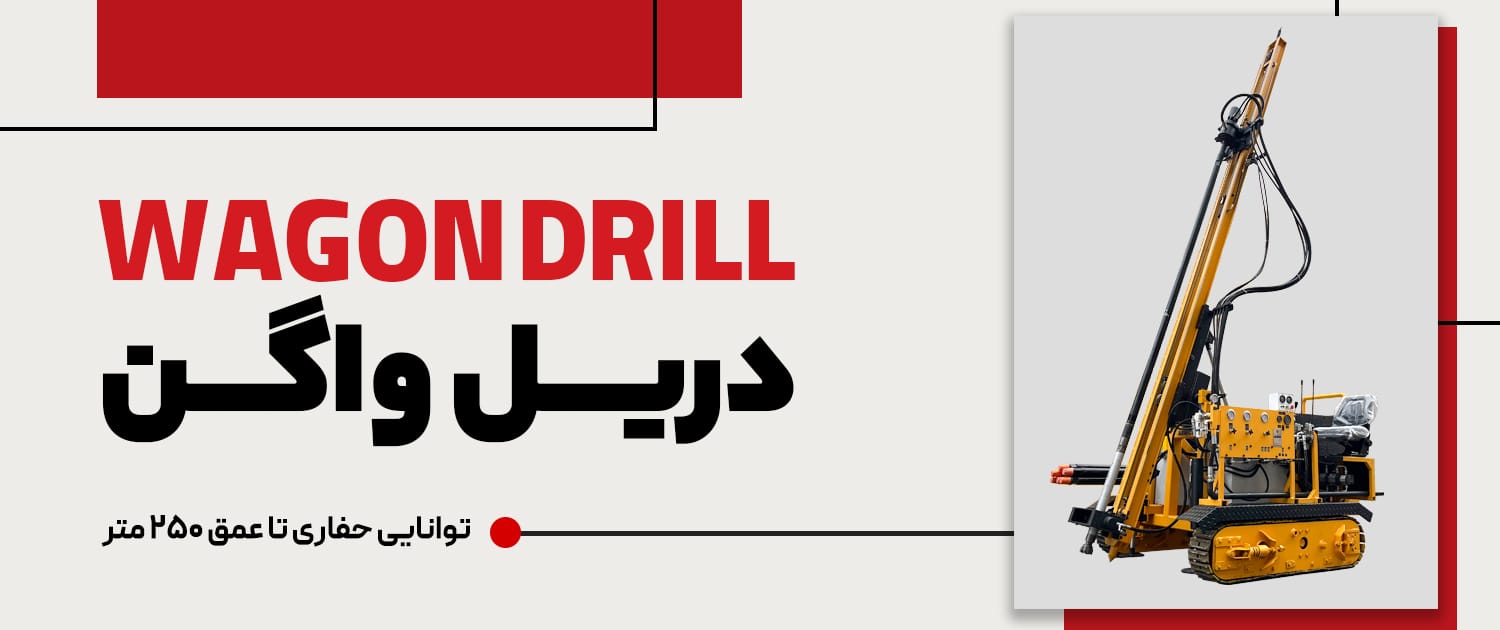

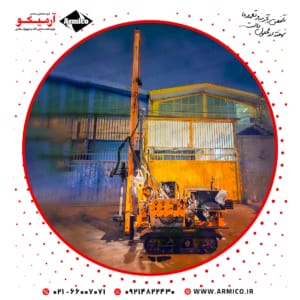

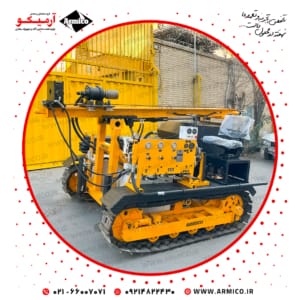

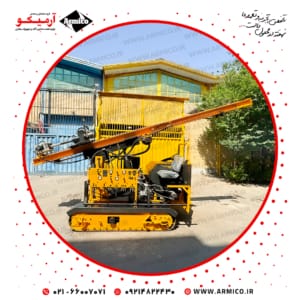

دستگاه حفاری دریل واگن

دریل واگن نوعی از دستگاه های حفاری ضربه ای است که مجموعه پاورهد از طریق واگن به دکل نصب شده و بر روی دکل بالا و پایین می شود. مجموعه دکل و پاور هد بر روی دو نوع زیربندی که شامل چرخ شنی و چرخ لاستیکی است مونتاژ می شود. برای تسریع در اجرای پروژه های حفاری و انجام چال زنی انبوه، از این مدل دستگاه استفاده می شود. دستگاه حفاری دریل واگن برای عملیات حفر گمانه در معادن، راه سازی، تونلینگ، ژئوترمال، سدسازی و … کاربرد دارد. با توجه به عدم نیاز به تثبیت دستگاه روی زمین به دلیل وزن نسبتاً زیاد دریل واگن ها، صرفه جویی قابل توجه ای در زمان اجرای حفاری بدست می آید. این دستگاه ها در 2 مدل هیدرولیک دیزلی و هیدرولیک برقی طراحی و تولید می شود. جابجایی دریل واگن ها به صورت خودکششی با موتور های هیدرولیکی که روی چرخ ها نصب شده است، انجام شده و فقط هنگام چال زنی احتیاج به کمپرسور هوا دارند.

ویژگی و مزایای دستگاه دریل واگن های تولیدی آرمیکو

مجموعه قدرت دستگاه (پاوریونیت) با سیستم هیدرولیک دیزلی یا هیدرولیک برقی عمل می نماید.

مجموعه سیستم چرخش (روتیشن) ابزار حفاری دارای دو پارامتر مهم یعنی دور و گشتاور است که به وسیله موتور های هیدرولیکی تامین می گردد. در برخی از مدلها از گیربکس های قدرتی نیز استفاده می شود.

مجموعه سیستم پیشروی یا مکانیزم رفت و برگشت ابزار در داخل چال (سیستم فیدینگ) به وسیله هیدروموتور زنجیری یا جک های هیدرولیک عمل می نماید.

مجموعه مخزن روغن دارای پارامترهای مهمی است که از مهمترین آنها انتخاب دقیق هیدروپمپ های مورد نیاز، تجهیزات کنترلی و … است که برای حفظ بازده سیستم هیدرولیک پیوسته باید تحت کنترل باشد.

دستگاه حفاری دریل واگن شامل 6 بخش مختلف است

1) زیربندی، در دو نوع چرخ شنی و چرخ لاستیکی
2) دکل، با ابعاد متفاوت
3) کنترل پنل
4) سیستم روتیشن یا دوران
5) پاوریونیت
6) سیستم پیشروی با سیستم جک و قرقره مرکب و یا سیستم موتور و گیربکس

دستگاه دریل واگن دارای سه درجه آزادی است که ابعاد و شکل دستگاه با توجه به درخواست متقاضی متفاوت است و شامل سه نوع می باشد.

مینی دریل واگن

دریل واگن بزرگ

دریل واگن خاص بر اساس سفارش و درخواست مشتری

کنترل دستگاه دریل واگن به صورت هیدرولیک و پنوماتیک (بادی) می باشد که از طریق کنترل پنل اعمال می شود. با توجه به بدنه فلزی دریل واگن ها و نوع رنگ صنعتی استفاده شده برای آن، مقاومت دستگاه درمقابل خوردگی افزایش می یابد. تمامی دریل واگن ها توسط کارشناسان مجموعه آرمیکو با توجه به درخواست مشتریان طراحی و ساخته می شود.

مشخصات فنی دستگاه حفاری دریل واگن شرکت آرمیکو

مشخصات فنی دریل واگندریل واگن بزرگدریل واگن کوچک
قطر حفاری50 – 150 میلیمتر50 – 100 میلیمتر
قطر راد50 – 60 – 76 – 90 میلیمتر50 – 60 – 76 میلیمتر
طول راد3 متر1.5 متر
حداکثر عمق حفاری150 متر30 متر
چکش2 – 3 – 4 – 5 اینچ2 – 3 اینچ
برند موتورDeutzDeutz
مدل موتور912912
قدرت موتور48 اسب بخار36 اسب بخار
حداقل فشار کاری پمپ هوا10 بار7 بار
هوای مورد نیاز پمپcfm 750350 cfm
طول پیشروی4 متر2 متر
حداکثر سرعت پیشروی0.3 متر بر ساعت0.3 متر بر ساعت
حداکثر نیروی پیشروی3 کیلو نیوتن1.5 کیلونیوتن
طول دکل5 متر3 متر
زاویه شیب عمودی دکل0 / 95-0 / 95-
زاویه شیب افقی بوم (پانودلی)30- / 3030- / 30
پاورهدهیدروموتور با جعبه دندههیدروموتور
حداکثر سرعت چرخش پاورهد120 دور در دقیقه120 دور در دقیقه
حداکثر گشتاور چرخش پاورهد5000 نیوتن متر1000 نیوتن متر
سرعت حرکت2 کیلومتر بر ساعت1.5 کیلومتر بر ساعت
قابلیت حرکت در شیب 25 درجه25 درجه
فاصله کف شاسی تا زمین500 میلیمتر300 میلیمتر
وزن دستگاه 5000 کیلوگرم2000 کیلوگرم
طول x عرص x ارتفاع2×2.2×41.7×1.2×2.5

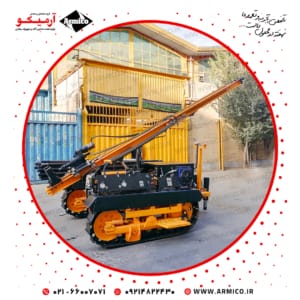

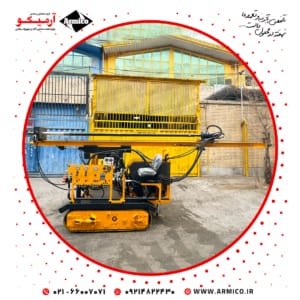

انواع دستگاه دریل واگن

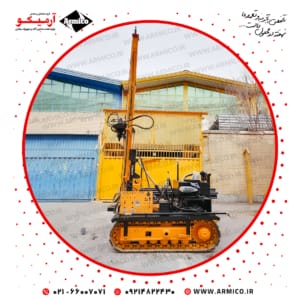

دستگاه حفاری دریل واگن عمودزن

دستگاه حفاری دریل واگن نیلینگ

دستگاه حفاری دریل واگن نیلینگ آرمیکو
دستگاه حفاری دریل واگن نیلینگ آرمیکو

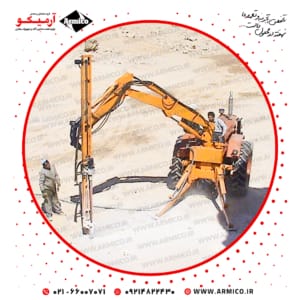

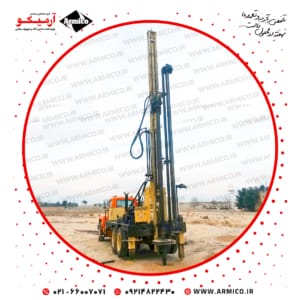

دستگاه حفاری دریل واگن خاص

دستگاه حفاری دریل واگن دومنظوره آرمیکو
دستگاه حفاری دریل واگن ماک آرمیکو

دستگاه های دریل واگن تولیدی آرمیکو دارای ضمانت یکساله، راه اندازی، آموزش و خدمات پس از فروش نامحدود می باشد.
