دستگاه حفاری تونلی

حفاری داخل تونل‌ با اهداف و ماموريت‌های خاصی صورت می‌گيرد كه مستلزم بكارگيری دستگاه حفاری تونلی است که بتواند در فضایی محدود تمامی زوایا راحفاری کند. دستگاه حفاری تونلی آرمیکو در دو مدل تونلی پودری و تونلی کرگیری تولید شده، که امکان حفاری استخراجی و اکتشافی را فراهم می سازد. مکانیزم دستگاه حفاری تونلی به صورت هیدرولیک برقی و بادی می باشد.

دستگاه حفاری تونلی نسبتا کوچک و سبک بوده که به راحتی می توان آن را داخل تونل جابجا کرد. دستگاه حفاری تونلی دارای دو بخش مجزا به نام کنترل پنل و دکل حفاری است. کنترل پنل در دستگاه تونلی برقی پودری و دستگاه تونلی کرگیری به صورت فرغونی و در دستگاه تونلی بادی به صورت سه پایه طراحی می شود. دکل حفاری در سه مدل یکسان بوده و به صورت پایه استقرار که شامل بدنه ثابت و بدنه متحرک است، تولید می شود.

دستگاه حفاری تونلی با توجه به فضای بسته و محدود داخل تونل ها امکان حفاری در تمام زوایا تونل (360درجه) را دارد. به طوری که اپراتور پس از استقرار دستگاه، قادر است هر نقطه از کف، دیواره ها و سقف را حفاری نماید. طراحی دستگاه حفاری تونلی این قابلیت را به شما می دهد که در کوتاه ترین زمان ممکن دستگاه را مونتاژ و دمونتاژ کنید.

در مورد حفاری و اصول آن بیشتر بخوانید.

دستگاه حفاری تونلی

ویژگی و مزایای دستگاه حفاری تونلی تولیدی آرمیکو

  • سیستم قدرت(پاوریونیت) دستگاه تونلی برقی کرگیری و تونلی برقی پودری به صورت هیدرولیک برقی عمل می کند.
  • سیستم چرخش(روتیشن) دستگاه تونلی برقی کرگیری و تونلی برقی پودری از طریق موتورهای هیدرولیکی تامین می گردد.
  • سیستم پیشروی(فیدینگ) دستگاه تونلی برقی کرگیری و تونلی برقی پودری به وسیله هیدروموتور یا جک هیدرولیک عمل می کند.
  • تمامی عملکردهای دستگاه تونلی برقی کرگیری و تونلی برقی پودری به صورت هیدرولیک بوده که از طریق کنترل پنل اعمال می‌شود.
  • تمامی عملکرد دستگاه تونلی بادی پودری(چرخش، پیشروی، کنترل پنل و ضربه) به وسیله باد تامین می شود.
  • دستگاه حفاری تونلی به صورت پودری(کوره ای) رنگ شده، که باعث افزایش مقاوت بدنه فلزی دستگاه می شود.
  • دستگاه حفاری تونلی قابلیت حفاری در تمامی زوایای داخل تونل را دارد.
  • امکان طراحی و تولید دستگاه تونلی خاص با توجه به سفارش و نیاز مشاریان فراهم است.
دستگاه حفاری تونلی

اجزای دستگاه حفاری تونلی شرکت آرمیکو

1) دکل حفاری شامل بدنه ثابت و بدنه متحرک(تمامی مدل های دستگاه تونلی)
2) کنترل پنل( فرغونی در تونلی پودری برقی و تونلی کرگیری برقی و سه پابه در تونلی پودری فول بادی)
3) سیستم دوران(دستگاه تونلی برقی کرگیری و تونلی برقی پودری)
4) پاوریونیت(دستگاه تونلی برقی کرگیری و تونلی برقی پودری)
5) سیستم پیشروی(دستگاه تونلی برقی کرگیری و تونلی برقی پودری)
6) پیشروی و روتیشن تماما بادی (دستگاه تونلی بادی پودری)

دستگاه حفاری تونلی

انواع دستگاه حفاری تونلی شرکت آرمیکو

دستگاه حفاری تونلی استخراجی (حفاری پودری)
دستگاه حفاری تونلی هیدرولیک برقی
دستگاه حفاری تونلی فول پنوماتیک (فول بادی)
دستگاه حفاری تونلی اکتشافی (حفاری کرگیری)
دستگاه حفاری تونلی خاص
باتوجه به نیاز و سفارش مشتریان

جدول مشخصات فنی دستگاه های حفاری تونلی شرکت آرمیکو

مشخصات فنی تونلیتونلی هیدرولیک برقی استخراجیتونلی فول پنوماتیک استخراجیتونلی هیدرئلیک برقی اکتشافی
قطر حفاری76-90mm76-90mm76mm
قطر راد60-76mm60-76mm50mm
طول راد1m1m1m
حداکثر عمق حفاری50m30m30m
موتور پاوریونیتElectro Motor MotogenElectro Motor Motogen
تعداد فاز33
قدرت پاوریونیت30hp20hp
حداقل فشار هوای مصرفیMinimum 6 barMinimum 6 bar
حداقل دبی هوای مصرفیMinimum 750 CFMMinimum 375 CFM
فشار کاری پمپ آب10bar
ظرفیت آبدهی پمپ آب40L
نوع پمپ آب5Stage
طول پیشروی1.2m1.2m2m
حداکثر سرعت پیشروی15m/h15m/h2m/h
حداکثر نیروی پیشروی4kN1kN2kN
طول دکل حفاری2m2m2.8m
زاویه حفاری دکلMulti AngleMulti AngleMulti Angle
پاورهدHydro Motor with GearboxAir MotorHydro Motor
حداکثر سرعت چرخش پاورهد100rpm70rpm400rpm
حداکثر گشتاور چرخش پاورهد3000N.m750N.m750N.m
قابلیت جابجاییMan Carrier / TowingMan CarrierMan Carrier / Towing
چرخ لاستیکیYesNoYes
وزن دستگاه1000Kg300Kg1000Kg
ابعاد کنترل پنل (ارتفاعxعرضxطول)80x120x60cm85x50x50cm80x120x60cm
ابعاد دکل و پایه استقرار (ارتفاعxعرضxطول)200x100x100cm200x100x100cm280x100x100cm

دستگاه های حفاری تونلی تولیدی آرمیکو دارای ضمانت یکساله، راه اندازی، آموزش و خدمات پس از فروش نامحدود می‌باشد.

تصاویر دستگاه حفاری تونلی شرکت آرمیکو

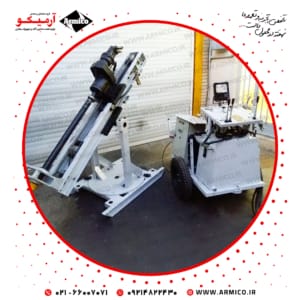

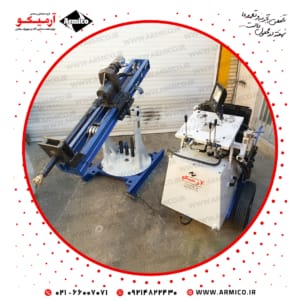

دستگاه حفاری تونلی هیدرولیک برقی دستگاه حفاری تونلی هیدرولیک برقی

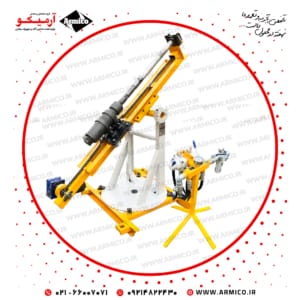

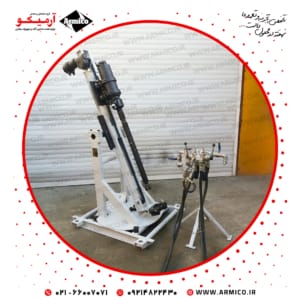

دستگاه حفاری تونلی فول پنوماتیک دستگاه حفاری تونلی فول پنوماتیک

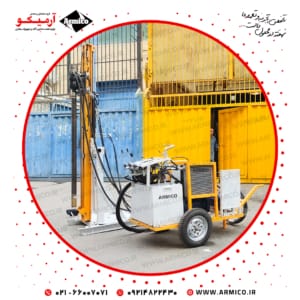

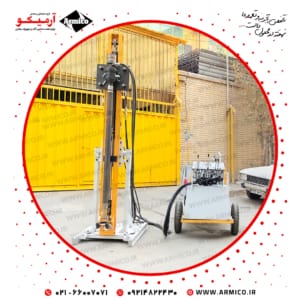

دستگاه حفاری تونلی کرگیری دستگاه حفاری تونلی کرگیری

دستگاه حفاری تونلی خاص دستگاه حفاری تونلی خاص
